Rectifieuse 5 axes : comment elle fonctionne, principaux avantages et conseils d'achat intelligents

Lorsqu'un client vous remet un lot d'aubes de turbine ou d'outils de coupe multilobés, la méthode conventionnelle consiste à ébaucher et à finir chaque face sur des machines distinctes, en espérant que la concentricité soit toujours respectée. Une rectifieuse à 5 axes modifie cette arithmétique. Il peut positionner la pièce et la meule le long de cinq axes interpolés, de sorte qu'une seule configuration couvre une enveloppe géométrique beaucoup plus large. Mais est-ce que cela en fait le prochain achat idéal pour chaque magasin ? La réponse honnête est : cela n'est payant que lorsque le travail exige réellement un mouvement multi-axes simultané.

Ce que fait réellement une rectifieuse à 5 axes

Une rectifieuse 5 axes n’est pas simplement une rectifieuse cylindrique externe avec deux boutons supplémentaires. Les axes X, Y et Z déplacent la table, la tête de meule ou la pièce dans trois directions linéaires. Les axes A et B font pivoter et inclinent la pièce ou la broche de l'outil. Ensemble, ils vous offrent cinq degrés de liberté, de sorte que la meule peut aborder un profil complexe sous presque n'importe quel angle sans perdre le contact avec la surface.

En pratique, cela signifie que vous pouvez meuler une surface sculptée complexe en un seul serrage. Sur une machine à trois axes, vous devrez indexer la pièce, la reconfigurer et accepter les erreurs de faux-rond et d'alignement. L'interpolation sur cinq axes permet à la roue de rester engagée avec la trajectoire de surface théorique pendant que la pièce tourne et s'incline en dessous.

Comment le mouvement sur 5 axes offre de la précision

La précision sur une meuleuse 5 axes n’est pas seulement une question d’avoir plus de moteurs. Le système de contrôle doit synchroniser cinq axes en continu. Les commandes CNC modernes utilisent des coordonnées cartésiennes découplées et une cinématique inverse pour transformer un parcours d'outil en commandes d'axe simultanées. Si un axe est en retard même de 0,002 mm, le profil fini peut présenter des ombres ou des vibrations.

La rigidité mécanique est tout aussi importante. Une rectifieuse à 5 axes a besoin d'une base rigide, d'une grande précision d'avance sur les vis à billes et d'une compensation thermique sur la broche. Sans ceux-ci, les axes supplémentaires ne font qu’élargir le budget d’erreur. Les meilleures conceptions à cinq axes utilisent des rails linéaires préchargés et des tables rotatives à entraînement direct pour minimiser le jeu.

Avantages clés de la rectification 5 axes dans la pratique

La rectification à cinq axes vous offre moins de réglages, un temps de cycle plus court, une meilleure finition de surface et la possibilité de créer une géométrie en contre-dépouille et en torsion que la simple rectification en plongée ne peut pas atteindre. Cela améliore également la cohérence pièce par pièce car le même serrage est utilisé pour toutes les surfaces usinées.

Quand une machine à 5 axes n’est pas la meilleure solution

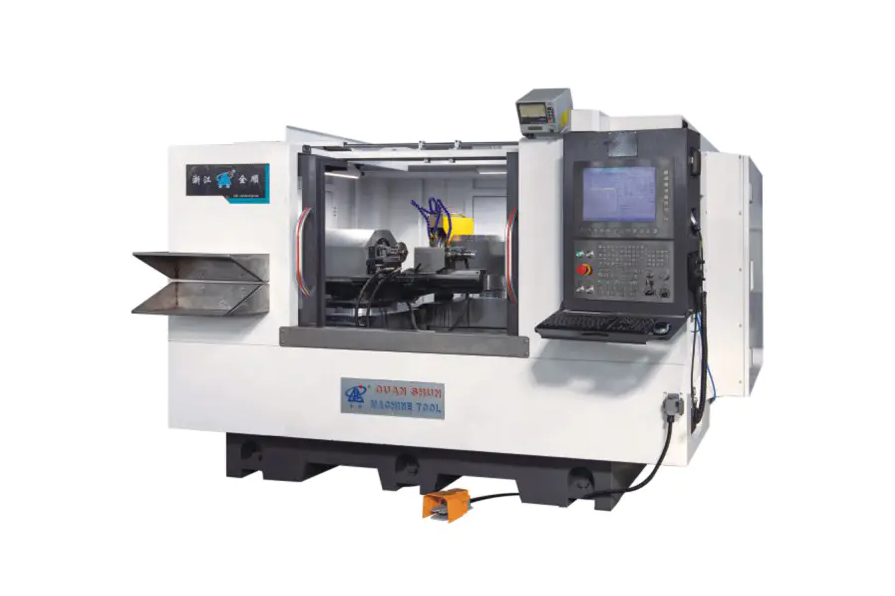

Si vos pièces sont principalement des arbres cylindriques, des manchons ou des vilebrequins avec une ligne centrale bien définie, une machine multi-axes peut être excessive. Une rectifieuse cylindrique CNC ou une rectifieuse composée peut fournir une rondeur submicronique et une taille constante avec un coût bien inférieur et une maintenance plus simple. Par exemple, Zhejiang Quanshun Machine Tool construit un Meuleuse cylindrique de profil CNC de haute précision qui gère des profils externes complexes avec une configuration beaucoup plus conventionnelle. Contrairement à la géométrie à cinq axes, ces machines sont construites autour de l'axe de rotation de la pièce, de sorte qu'elles conservent la rigidité que la plupart des ateliers attendent d'une rectifieuse cylindrique.

Si vous traitez des arbres longs ou de grands diamètres, une conception à double poupée ou à roue large peut souvent faire le travail avec un débit plus élevé qu'un centre à cinq axes. Des solutions de meulage personnalisées sont également disponibles pour les pièces non standard sans vous demander d'acheter plus d'axes que vous ne pouvez en utiliser.

Ce qu'il faut évaluer avant d'acheter une rectifieuse à 5 axes

Commencez par votre portefeuille de pièces. Si 80 % du travail peut être effectué dans un simple mandrin à deux mors, un investissement à 5 axes risque de rester inutilisé. Ensuite, définissez la bande de tolérance. L'usinage à cinq axes brille pour des tolérances de profil de ±0,005mm , mais si vous n'avez besoin que de ±0,01 mm sur un diamètre extérieur, une machine moins chère peut le contenir facilement.

La programmation est un autre coût caché. Une rectifieuse à 5 axes nécessite généralement un post-processeur CAM qui génère des mouvements interpolés sur cinq axes, ainsi qu'un programmeur qualifié. Tenez compte de cette période, pas seulement du prix de la vignette.

Enfin, examinez l'étendue du service du constructeur de machines. Une machine de 40 tonnes à cinq axes n'est pas quelque chose que vous pouvez transporter jusqu'à un atelier de réparation local. Renseignez-vous sur les temps de réponse, la disponibilité des unités d'axes de rechange et si le constructeur propose une mise en service sur site.

Choisir la bonne technologie de meulage pour votre atelier

Il n’y a pas de verdict universel. Le bon choix dépend de votre gamme de produits, de vos objectifs de qualité et de la capacité de votre équipe à programmer des parcours d'outils multi-axes. De nombreux fabricants trouvent une voie médiane : conserver une rectifieuse cylindrique CNC fiable pour la majeure partie du travail quotidien et ajouter un centre de rectification composé flexible lorsque des pièces complexes apparaissent. Cette approche maintient le coût par pièce à un faible niveau tout en conservant la capacité de gérer une géométrie exotique.

Pour un cadre de décision pratique, consultez notre guide sur comment choisir une rectifieuse .
