Machine de broyage cylindrique universelle CNC

A Rectifieuse cylindrique universelle CNC est une meuleuse conçue pour effectuer une rectification externe (OD), une rectification interne (ID), et souvent une rectification conique et frontale sur un seul banc de machine, sans déplacer la pièce vers une configuration différente. La désignation « universelle » vient de sa tête de meule et de sa tête de travail pivotantes, qui permettent à une seule machine de couvrir une gamme de géométries qui nécessiteraient autrement deux ou trois meuleuses dédiées distinctes. Cet article explique ce qui rend un broyeur universel, comment il bascule entre le fonctionnement OD et ID, où il offre le plus de valeur et comment sélectionner le bon modèle pour votre magasin.

Qu'est-ce qui rend une rectifieuse cylindrique CNC universelle

Toutes les meuleuses cylindriques ne sont pas universelles. Une meuleuse OD standard est construite autour d'une tête de meule fixe dédiée au meulage externe, tandis qu'un modèle universel ajoute la flexibilité mécanique nécessaire pour gérer plusieurs tâches de meulage sur le même châssis. Selon l'aperçu technique de la rectification cylindrique d'UNITED GRINDING, une rectifieuse cylindrique universelle est plus polyvalente qu'une meuleuse cylindrique traditionnelle car elle comporte plusieurs têtes de meule réglables, offrant une flexibilité accrue par rapport aux conceptions à tête de meule fixe.

Concrètement, les caractéristiques qui différencient une machine universelle d’une machine standard sont les suivantes.

• Tête de roue pivotante. La tête de meule tourne sur une plage d'angles programmables, permettant une rectification en plongée droite, une rectification conique et une rectification frontale angulaire sans réoutillage.
• Plusieurs positions de broche. De nombreuses porte-meules universelles comportent deux ou plusieurs meules OD plus une broche ID séparée, de sorte que le contrôleur peut indexer automatiquement entre elles au cours d'un seul cycle.
• Tête de travail pivotante. La poupée mobile peut pivoter pour prendre en charge les travaux à faible cône, élargissant ainsi la gamme de géométries de pièces que la machine peut finir.
• Accessoire de meulage interne. Une broche ID rétractable ou montée sur l'axe B amène la rectification d'alésage dans la même configuration que la rectification OD.
• Axes coordonnés CNC. Le contrôleur séquence automatiquement le pivotement de la poupée porte-meule, la sélection de la broche et le déplacement de la table, remplaçant ainsi ce qui était auparavant une reconfiguration manuelle entre les opérations.

Cette combinaison est ce qui permet à un seul Rectifieuse cylindrique universelle CNC pour remplacer ce qui pourrait autrement être une petite cellule de meuleuses dédiées aux diamètres extérieurs, intérieurs et coniques, particulièrement utile pour les ateliers produisant des arbres complexes, des corps de vannes ou des pièces de broche en volumes modérés.

Comment un broyeur universel bascule-t-il entre le meulage OD et ID

Le mécanisme de commutation entre la rectification externe et interne dépend de la conception de la tête de meule, mais la plupart des rectifieuses universelles CNC modernes s'appuient sur l'une des approches ci-dessous.

Selon l'explication de UNITED GRINDING sur les processus combinés ID/OD, la rectification interne et externe peut être effectuée dans la même configuration tant que la machine est correctement équipée, certaines configurations pouvant contenir jusqu'à quatre meules dans diverses combinaisons de broches OD et ID pour des pièces complexes. L'avantage de cette approche est direct : l'élimination du besoin de déplacer une pièce entre les machines réduit la manipulation, ce qui améliore la rondeur et la concentricité entre l'alésage et le diamètre extérieur, puisque les deux caractéristiques sont référencées à partir de la même configuration de serrage ou de centrage.

Quels sont les principaux avantages de la rectification universelle CNC

Les arguments en faveur d’une machine universelle se résument à la flexibilité, à la précision et à l’efficacité de l’espace au sol plutôt qu’à la vitesse de cycle brute sur une seule opération. Les principaux avantages sont les suivants.

1. Moins de configurations par pièce. Le meulage des faces OD, ID et des épaulements en un seul mandrin supprime l'erreur d'alignement résultant du refixage d'une pièce sur une deuxième machine.
2. Meilleure concentricité. Étant donné que l'alésage et le diamètre extérieur sont rectifiés par rapport à la même référence, le faux-rond entre les éléments est plus facile à contrôler.
3. Encombrement au sol inférieur. Une machine universelle peut absorber un travail qui nécessiterait autrement des meuleuses séparées de diamètre extérieur et de diamètre intérieur, ce qui est important dans les ateliers à espace limité.
4. Flexibilité pour une production mixte. Les ateliers produisant des pièces variées en petits et moyens lots bénéficient d'une machine qui peut être reprogrammée pour une nouvelle géométrie sans changement de matériel.
5. Réduction des travaux en cours. Les pièces ne sont pas en attente entre deux stations de meulage distinctes, ce qui réduit le délai de livraison global.

Le compromis est que les machines universelles sont généralement plus complexes et représentent un investissement initial plus élevé qu'une meuleuse OD ou ID à usage unique. Pour la production en grand volume d’une géométrie, une machine dédiée reste souvent le choix le plus efficace, pièce par pièce.

Quand devriez-vous utiliser une meuleuse cylindrique universelle CNC

Une machine universelle gagne sa place dans l'atelier dans des conditions de production spécifiques plutôt que comme choix par défaut pour chaque travail de meulage. Le tableau ci-dessous indique quand il s’agit du meilleur choix par rapport à un broyeur dédié à usage unique.

Les pièces typiques adaptées à la rectification universelle comprennent les tiroirs de valve, les arbres de pompe avec alésages internes, les boîtiers de broche, les composants de vérins hydrauliques et les ébauches d'engrenages qui combinent un diamètre extérieur avec un alésage de précision. Les industries signalant une utilisation intensive de la rectification combinée ID/OD comprennent les composants de direction automobile et de turbocompresseur, les vannes de commande hydrauliques aérospatiales et les applications de fabrication de machines telles que les broches et les corps de pompe, selon la liste des applications industrielles d'UNITED GRINDING.

Comment choisir la bonne rectifieuse cylindrique universelle CNC

Le choix d'une meuleuse universelle doit être déterminé par la combinaison de pièces que vous comptez utiliser pendant la durée de vie de la machine, et pas seulement par la pièce devant vous aujourd'hui. Considérez les facteurs suivants.

• Swing et entraxe. Confirmez le diamètre et la longueur maximum de la pièce que la machine peut supporter, avec une marge pour la croissance future des pièces.
• Configuration de la tête de roue. Décidez du nombre de positions de roue simultanées dont vous avez besoin ; une configuration à deux roues OD plus broche ID convient à des pièces plus complexes qu'une seule tête pivotante.
• Plage de pivotement et résolution de l’axe B. Une plage de pivotement plus large et une résolution d'indexation plus fine prennent en charge une plus grande variété de travaux coniques et angulaires.
• Vitesse de broche de meulage interne. La rectification d'alésages sur de petits diamètres nécessite souvent des broches ID haute fréquence ; vérifiez la plage de vitesse disponible par rapport à votre plus petit alésage.
• Flexibilité de la tenue de travail. Vérifiez que les options de mandrin, de pince et d'entre-pointes correspondent à votre gamme de pièces, car les meuleuses universelles fonctionnent souvent avec une plus grande variété de montages que les machines dédiées.
• Logiciel de contrôle et support de programmation. Recherchez une programmation de cycle intuitive pour les séquences combinées OD/ID/cône, car c'est là que les machines universelles gagnent ou perdent leur avantage en termes de temps par rapport aux configurations séparées.
• Compatibilité d'automatisation. Si les volumes le justifient, confirmez que la machine prend en charge le chargement robotisé ou l'automatisation du portique pour un fonctionnement sans surveillance.

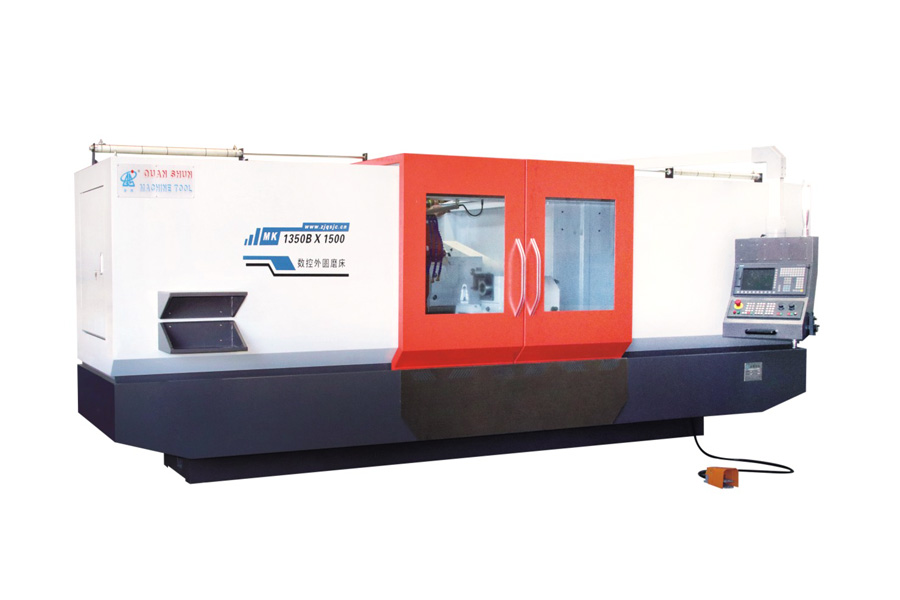

Notre entreprise fabrique Rectifieuses cylindriques universelles CNC à partir d'une installation de 35 000 mètres carrés avec une superficie de bâtiment de 32 000 mètres carrés, combinant une base de production de machines-outils dédiée avec une base de production de pièces hydrauliques. Notre gamme de produits comprend des rectifieuses cylindriques ordinaires et CNC, des rectifieuses cylindriques de face d'extrémité CNC, des rectifieuses cylindriques CNC et de face d'extrémité à chargement et déchargement automatiques, des rectifieuses composites et des rectifieuses cylindriques ordinaires et CNC de haute précision. Lorsqu'une configuration standard ne correspond pas à la géométrie de la pièce d'un client, notre équipe d'ingénierie conçoit également des rectifieuses spéciales non standard et fournit une technologie de support, des logiciels, une formation et une intégration d'automatisation.

Notre société est titulaire de la certification du système qualité ISO9001-2015 et de la certification de sécurité CE, et a été reconnue comme une entreprise nationale de haute technologie. En 2021, nous avons été classés comme une nouvelle petite et moyenne entreprise spécialisée dans la province du Zhejiang. Avec des qualifications d'auto-exportation en place, nos produits atteignent actuellement plus de 20 pays, dont les États-Unis, l'Allemagne, le Japon et les marchés de l'Asie du Sud-Est, sur la base d'un engagement de longue date envers la qualité d'abord, la réputation d'abord et le service d'abord.
