Rectification cylindrique de profil à haute précision CNC

Axe X entraîné par un moteur linéaire — L’axe X (axe d’avance / axe de la meule) est directement entraîné par un moteur linéaire développant une poussée de 2 200 N, éliminant ainsi le jeu lié à la transmission par vis à billes et permettant des mouvements de suivi de profil plus rapides et plus précis.

Arbre de travail à entraînement direct — Le moteur de l’arbre de travail utilise la technologie à entraînement direct (1 500 Nm), et une configuration optionnelle de moteur DD permet une rotation entièrement automatique de la tête de broche, assurant une rectification synchronisée des profils et des cames.

Résolution de positionnement submicronique — La résolution minimale d’avance et d’analyse des axes X/Z atteint 0,001 mm, tandis que la résolution de rotation de la tête de broche est aussi fine que 0,001°, permettant de traiter des géométries de profil complexes et d’une grande précision.

Broche électrique haute vitesse — La configuration standard de la broche électrique tourne à 4 000 tr/min avec une vitesse linéaire de la meule de 80 m/s, assurant un enlèvement de matière efficace tout en préservant une finition de surface soignée sur des pièces de petit diamètre.

Gamme de précision compacte — Conçue spécifiquement pour le rectage externe de diamètres allant de Φ5 mm à Φ200 mm, avec une distance entre centres de 250 mm, elle est idéale pour les petits arbres de précision et les pièces de profil plutôt que pour les travaux massifs sur de gros arbres.

Rotation réglable de la tête de travail — La tête de travail peut pivoter jusqu’à 15° (type rotatif manuel standard), offrant une flexibilité accrue pour les opérations de rectification angulaire et de profil, au-delà du simple travail cylindrique droit.

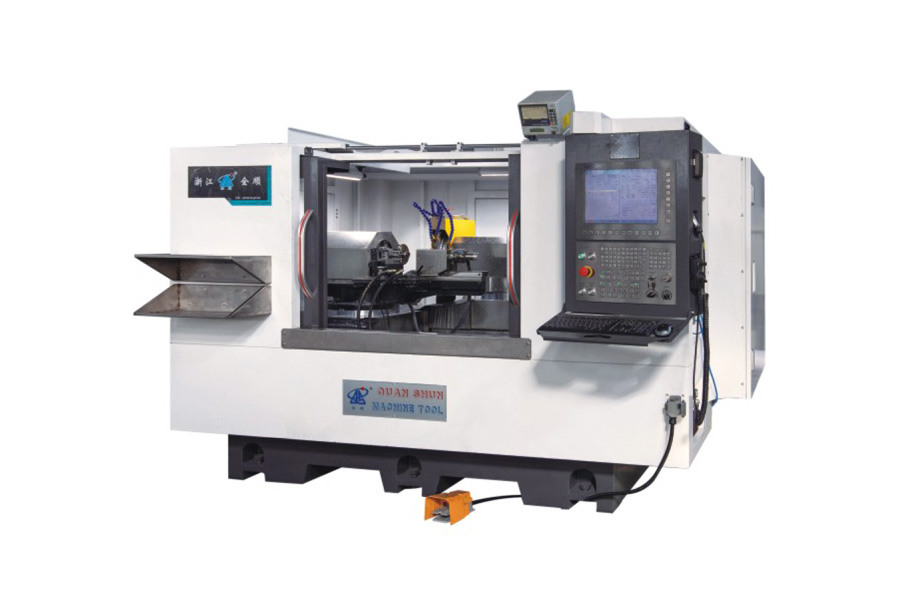

Zhejiang Quanshun Machine Tool Co., Ltd. conçoit la MGK8320*300 pour des applications où les rectifieuses cylindriques standards ne suffisent pas à garantir une précision de contour adéquate. En combinant des axes d’avance à moteurs linéaires, une tête de travail à entraînement direct et une broche électrique haute vitesse, la machine offre un positionnement submicronique et une finition de surface soignée sur des pièces petites et géométriquement complexes. Nous proposons des options de configuration incluant la rotation automatique de la tête de broche via un moteur DD, la sélection de la meule et la plage de vitesse de la broche, afin d’adapter la machine aux besoins spécifiques des applications de rectification de profil, accompagnés de conseils techniques, d’une assistance à l’installation et d’un service après-vente.

En quoi cette machine est-elle une rectifieuse de « profil » plutôt qu’une rectifieuse cylindrique standard ?

La machine combine un axe X à moteur linéaire, une tête de travail à entraînement direct et une résolution de rotation de la tête de broche de 0,001°, ce qui lui permet de suivre des contours complexes et non circulaires, tels que des cames ou des profils multi‑rayons, et non seulement des surfaces cylindriques droites.

Quelle taille de pièces cette machine peut-elle rectifier ?

La gamme de diamètres de rectification externe s’étend de Φ5 mm à Φ200 mm, avec une distance entre centres de 250 mm, ce qui la rend adaptée aux pièces de précision de petite à moyenne taille plutôt qu’aux grands arbres lourds.

Qu’est-ce qu’un axe à moteur linéaire, et pourquoi est-ce important ?

Un moteur linéaire entraîne l’axe directement, sans vis à billes ni réducteur, éliminant ainsi le jeu mécanique. Cela confère à l’axe X (avec une poussée de 2 200 N) une réponse plus rapide et une précision de positionnement plus constante, essentielle pour les travaux de profil délicats.

La tête de broche peut-elle tourner automatiquement pour la rectification de cames ou de profils ?

La configuration standard utilise une tête de travail rotative manuelle, réglable jusqu’à 15°. Une configuration spéciale peut intégrer un moteur DD (à entraînement direct) pour une rotation entièrement automatique et synchronisée de la tête de broche.

Quelles sont la vitesse de la broche et la vitesse de la meule de cette machine ?

La configuration standard de la broche électrique tourne à 4 000 tr/min, avec une vitesse linéaire de la meule pouvant atteindre 80 m/s, utilisant une meule de Φ400x40x203.

Les spécifications peuvent-elles être personnalisées ?

Oui. Zhejiang Quanshun Machine Tool propose la personnalisation de la configuration de la broche, du type de rotation de la tête de broche (manuelle ou automatique DD), de la spécification de la meule et de la puissance du moteur, en fonction des exigences spécifiques de rectification de profil.
