Quelles sont les principales caractéristiques à rechercher dans une rectifieuse cylindrique CNC ?

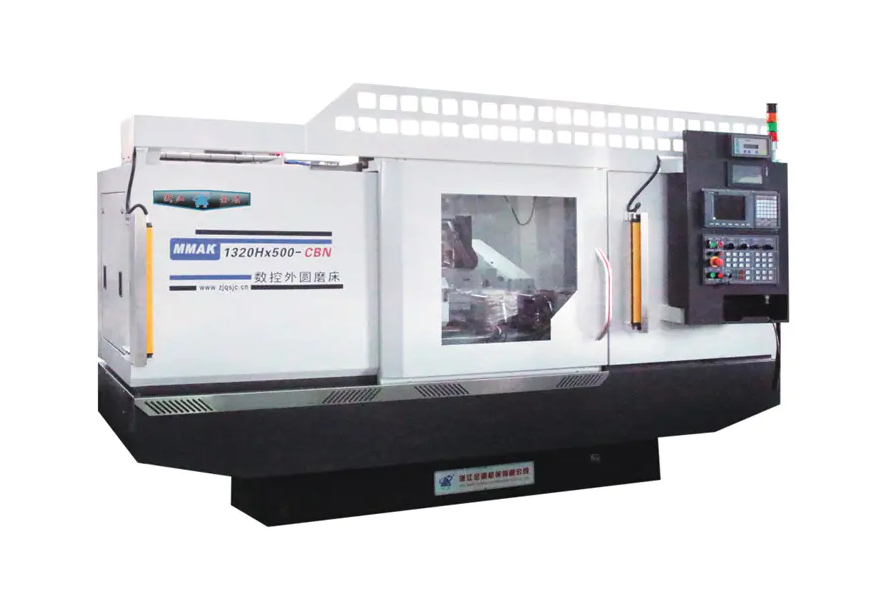

Lors de l'évaluation d'un Meuleuse cylindrique CNC , les fonctionnalités les plus critiques à prioriser sont Précision de positionnement submicronique, rigidité statique et dynamique de la machine et système de contrôle CNC sophistiqué capable de gérer des interpolations complexes. Une machine haute performance doit fournir un état de surface (Ra) aussi faible que 0,1 μm à 0,4 μm de manière cohérente tout en maintenant des tolérances dimensionnelles serrées, souvent dans les limites ±0,001 mm . Unu-delà des spécifications de base, l'intégration d'échelles de rétroaction haute résolution, de coulées thermiquement stables et d'une programmation conversationnelle intuitive définit la différence entre une meuleuse standard et un actif de production de haute précision.

Intégrité structurelle et stabilité thermique

La base de toute opération de rectification de précision est le bâti de la machine. Sans une base stable, toutes les compensations électroniques ne sont que des « pansements » pour les déficiences mécaniques.

Caractéristiques d'amortissement de la base

Moderne Meuleuse cylindrique CNCs utilisent souvent Granitan® (béton polymère) ou fonte Meehanite de haute qualité . Le béton polymère offre jusqu'à Un amortissement des vibrations 10 fois supérieur que la fonte grise traditionnelle, essentielle pour obtenir des finitions miroir et prolonger la durée de vie des roues. Les vibrations pendant le processus de meulage entraînent des marques de broutage, qui sont la principale cause de pièces rejetées dans les industries de haute précision comme l'aérospatiale ou la fabrication médicale.

Contrôle des déplacements thermiques

Le broyage génère une chaleur importante. Une caractéristique clé à rechercher est un conception symétrique du bâti de la machine et de la poupée. Cela garantit que toute dilatation thermique se produit uniformément, minimisant ainsi l'impact sur l'alignement de la ligne centrale. De plus, recherchez des machines dotées systèmes de refroidissement réfrigérés qui circulent à travers le boîtier de broche et le lit pour maintenir une température de fonctionnement constante à l'intérieur ±0,5°C du milieu ambiant.

Systèmes de broches de haute précision

La broche porte-meule est le cœur de la rectifieuse. Sa précision de rotation dicte directement la rondeur et la qualité de surface de la pièce.

Roulements hydrostatiques ou à éléments roulants

Vous devez choisir entre les roulements hydrostatiques et les roulements antifriction (roulements) de haute précision. Broches hydrostatiques faire flotter l'arbre sur une fine pellicule d'huile, ce qui entraîne zéro contact métal sur métal et une vie presque infinie. Ils offrent une précision de faux-rond exceptionnelle (souvent inférieure à 0,0001 mm ). À l’inverse, les roulements à billes en céramique de haute précision sont privilégiés pour les applications à grande vitesse où la rigidité et la facilité d’entretien sont prioritaires.

Polyvalence de la tête de travail

Une fonctionnalité clé pour l'universel Meuleuse cylindrique CNCs est un tête de travail pivotante (axe B) . Recherchez les têtes de travail dirigées par moteurs à entraînement direct . L'entraînement direct élimine le jeu des engrenages ou des courroies, permettant une interpolation haute résolution de l'axe C. Ceci est essentiel pour le meulage « non rond » (par exemple, cames, poinçons ou arbres excentriques).

Logiciel de contrôle et de programmation CNC

L'intelligence de la machine réside dans son système de contrôle. Un broyeur est aussi performant que le logiciel qui le pilote.

Interface conversationnelle

Fonctionnalité avancée des meuleuses CNC interfaces de programmation conversationnelle . Cela permet aux opérateurs de saisir les dimensions des pièces, le type de matériau et la finition souhaitée directement dans une interface graphique sans avoir besoin d'écrire un code G manuel. Cela réduit les temps de configuration jusqu'à 50% pour les pièces complexes. Recherchez un logiciel qui inclut des fonctionnalités intégrées surveillance des collisions pour protéger la broche et la pièce coûteuses pendant le fonctionnement initial.

Technologie des moteurs linéaires

Pour les applications hautement dynamiques, moteurs linéaires sur les axes X et Z sont supérieurs aux vis à billes traditionnelles. Les moteurs linéaires offrent des taux d'accélération plus élevés et éliminent le jeu mécanique. Lorsqu'il est associé à des balances en verre haute résolution (par ex. Résolution de 0,05 μm ), la machine peut atteindre une répétabilité de positionnement que les vis à billes ne peuvent pas égaler sur de longues périodes d'utilisation.

Habillage automatisé et jaugeage en cours de processus

Pour obtenir une production de masse constante, la rectifieuse cylindrique CNC doit être capable de compenser automatiquement l'usure des meules et les variations des pièces.

• Habillage automatique des roues : La CNC doit contrôler le cycle de dressage, en utilisant des disques diamantés ou des dresseurs monopoints. Les systèmes avancés incluent Capteurs d'émission acoustique (AE) qui détectent le « premier contact » entre le dresseur et la meule, minimisant ainsi la quantité d'abrasif retiré et prolongeant la durée de vie de la meule.
• Jaugeage en cours de processus : Une sonde de mesure ou jauge « jump-on » permet à la CNC de mesurer la pièce pendant qu'il est broyé . Le système ajuste automatiquement l'alimentation finale en fonction des données en temps réel pour compenser la dérive thermique ou la déflexion de la meule, garantissant ainsi que chaque pièce d'un lot est identique.
• Contrôle des écarts : Cette fonction utilise des capteurs AE pour détecter le moment où la meule est sur le point de toucher la pièce à usiner, permettant ainsi à la machine de passer instantanément d'une approche rapide à une avance fine, éliminant ainsi le « meulage à l'air » et réduisant les temps de cycle de 10% à 20% .

Configurations multi-roues et capacité universelle

La flexibilité est une tendance majeure dans Rectification cylindrique CNC , en particulier pour les ateliers traitant des géométries de pièces diverses.

Porte-roues à tourelle

Recherchez des machines équipées d'un tête de roue pivotante automatique (Tourelle) . Ces tourelles peuvent contenir plusieurs meules, par exemple une pour le meulage externe, une pour le meulage interne et une troisième pour le meulage frontal. Un contrôle CNC Tourelle de l'axe B peut tourner jusqu'à la position requise avec une répétabilité élevée (par ex. ±1 seconde d'arc ), permettant de terminer complètement une pièce dans un configuration unique . Cela élimine les erreurs introduites lors du resserrage d’une pièce.

Accessoires de meulage internes

Même si votre objectif principal est le meulage OD (diamètre extérieur), disposer d'un outil pivotant ou monté sur une tourelle Broche de meulage interne (ID) est un significant advantage. Ensure the CNC can handle the transition between OD and ID cycles seamlessly, including the different speeds and dressing requirements for the smaller ID wheels.

Caractéristiques environnementales et de sécurité

Le broyage à grande vitesse crée une fine brume et des dangers potentiels qui doivent être gérés par la conception de la machine.

• Enceinte complète : Une meuleuse CNC de haute qualité doit être entièrement fermée pour contenir les pulvérisations de liquide de refroidissement et la poussière de meulage. Ce n'est pas seulement pour la propreté ; c'est essentiel pour le systèmes d'extraction de brouillard intégrés pour travailler efficacement.
• Systèmes d'extinction d'incendie : Si vous utilisez des liquides de refroidissement à base d'huile pour des finitions de haute précision, un système intégré Système d'extinction d'incendie au CO2 ou à poudre chimique est un mandatory safety feature.
• Chargement ergonomique : Pour un chargement manuel ou semi-automatique, la hauteur de la table et le dégagement de la porte doivent permettre un accès facile. Pour une production entièrement automatisée, la machine doit être "prêt pour le robot" avec des interfaces standardisées (par exemple Profibus ou Ethernet) et des portes automatisées.

Liste de contrôle finale pour la sélection

Lorsque vous finalisez votre choix, vérifiez les spécifications suivantes par rapport à vos exigences en matière de pièces les plus exigeantes :

1. Distance maximale entre les centres : Assurez un tampon de 20 % sur votre partie la plus longue.
2. Table pivotante : Vérifiez que la pièce de plus grand diamètre plus le jeu pour la jauge s'ajustent confortablement.
3. Diamètre de roue : Les roues plus grandes (par exemple 500 mm) durent plus longtemps et maintiennent mieux la vitesse de surface que les roues plus petites.
4. Résolution CNC : Rechercher 0,0001 mm capacité d'incrémentation dans le logiciel de contrôle.
5. Conception de la poupée mobile : A contre-pointe à réglage précis (pour la correction de la conicité) est vital pour la précision des arbres longs.
