Comment évaluer la précision et la répétabilité d'une rectifieuse de vilebrequin CNC ?

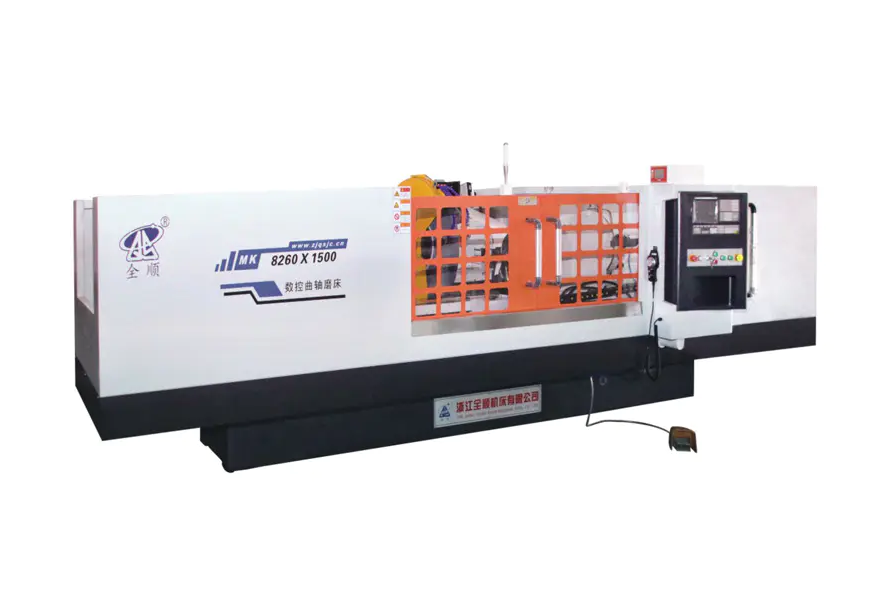

Évaluer la précision et la répétabilité d'un Meuleuse de vilebrequin CNC nécessite une mesure systématique de précision dimensionnelle, tolérances géométriques et cohérence du processus sur plusieurs cycles d’usinage. L'approche principale combine le palpage sur machine, la vérification MMT (machine à mesurer de coordonnées) et l'analyse de contrôle statistique des processus (SPC). Une rectifieuse de vilebrequin CNC bien calibrée devrait atteindre rondeur à ±0,001 mm , tolérance de diamètre à l'intérieur ±0,002 mm , et une valeur Cpk de 1,33 ou supérieur être considéré comme capable de produire.

Le processus d'évaluation n'est pas un contrôle ponctuel : il s'agit d'un protocole structuré qui couvre la qualification des machines, l'inspection des pièces et l'analyse des capacités à long terme.

Indicateurs de précision clés pour Meulage de vilebrequin CNC

Avant de réaliser tout test, il est essentiel de définir quels paramètres constituent la « précision » pour une rectifieuse de vilebrequin. Ces mesures ont un impact direct sur les performances du moteur et la durée de vie des composants.

• Tolérance du diamètre du tourillon : Généralement ±0,002 à 0,005 mm pour les vilebrequins hautes performances.
• Rondeur (Circularité) : Doit être compris entre 0,001 et 0,003 mm pour les tourillons principaux et à broches.
• Cylindricité : Mesure la conicité et la déviation du canon sur la longueur du tourillon, généralement ≤0,002 mm.
• Rugosité de surface (Ra) : Ra cible ≤ 0,4 µm pour les surfaces de contact des roulements.
• Précision du lancer du journal des épingles : Déviation du centre de la broche par rapport à l'axe principal, généralement ≤0,005 mm.
• Positionnement angulaire des journaux de broches : Critique pour le calage du moteur ; L'erreur angulaire ne doit pas dépasser ±0,05°.

Ces métriques constituent le plan de mesure. Tout protocole d’évaluation doit aborder chacun d’entre eux avec l’instrument et la méthode appropriés.

Qualification des machines : le point de départ

Avant de commencer la rectification des pièces, la machine elle-même doit être vérifiée par des tests de qualification géométriques et dynamiques. Ces tests établissent si la structure mécanique de la machine peut supporter les tolérances revendiquées.

Tests de précision géométrique

Utilisez un interféromètre laser ou une barre à billes de précision pour vérifier :

• Rectitude de l'axe de déplacement de la tête de meule (axe X) : cible ≤ 0,002 mm/300 mm
• Parallélisme entre l'axe de l'axe de la roue et l'axe de la tête de travail/contre-poupée : ≤ 0,003 mm/500 mm
• Faux-rond de la broche de la meule : ≤ 0,001 mm
• Faux-rond de la broche porte-pièce : ≤ 0,002 mm

Évaluation de la stabilité thermique

La dérive thermique est une source majeure d’erreur dimensionnelle dans la rectification CNC. Faites fonctionner la machine à la température de fonctionnement pendant au moins 60 à 90 minutes avant de prendre des mesures de précision. Mesurez le déplacement thermique au niveau de la broche de meulage à l'aide d'un capteur capacitif à intervalles de 15 minutes. Une machine stable doit présenter moins de 0,003 mm de dérive thermique après l'échauffement.

Jaugeage sur machine : contrôle de précision en temps réel

Moderne Meuleuse de vilebrequin CNCs intégrer des systèmes de jaugeage en cours de processus qui mesurent en continu le diamètre de la pièce pendant le meulage. Cette boucle de rétroaction active constitue la méthode la plus directe pour contrôler la précision dimensionnelle.

Pour évaluer l’efficacité de la jauge sur machine :

1. Meulez un tourillon d'essai à un diamètre nominal et enregistrez la lecture de la jauge au moment de l'étincelle.
2. Retirez la pièce et mesurez le même tourillon avec une jauge à air calibrée ou une MMT.
3. Calculez la différence entre la lecture sur machine et la mesure hors ligne.
4. Répétez cette opération sur 10 parties consécutives pour établir l’erreur de corrélation de jauge.

Une jauge en cours de processus qui fonctionne bien doit être en corrélation avec les résultats de la MMT au sein de ±0,001 mm . Les écarts au-delà de cela indiquent une usure de la jauge, des problèmes de montage ou une contamination du liquide de refroidissement.

Inspection post-traitement avec CMM et testeur d'arrondi

Les mesures hors machine fournissent les données les plus objectives pour une évaluation précise. Deux instruments sont indispensables :

Machine à mesurer tridimensionnelle (MMT)

L'inspection MMT capture le diamètre, la cylindricité et la précision du lancer. Pour l'évaluation du vilebrequin, une sonde à balayage est préférable à une sonde à déclenchement tactile car elle collecte des centaines de points par tourillon, fournissant ainsi des données statistiquement robustes. Mesurer au minimum 3 coupes transversales par journal (les deux extrémités et le centre) en utilisant au moins 36 points par section .

Testeur de rondeur/forme

Un testeur de rondeur dédié (type Taylor Hobson ou équivalent) offre une résolution bien plus élevée pour la circularité et l'ondulation de la surface qu'une MMT. Il utilise une broche de précision avec une incertitude angulaire ci-dessous 0,01 seconde d'arc . Cet instrument est essentiel pour évaluer :

• Erreur de rondeur selon ISO 12181
• Lobing (erreurs harmoniques impaires causées par un montage sans centre)
• Ondulation (erreurs de fréquence spatiale moyenne liées au bruit des roues)

Tests de répétabilité : l'approche Gauge R&R et SPC

La répétabilité n'est pas seulement une question de bon côté, mais aussi une question de sortie cohérente tout au long d’un cycle de production . Deux méthodes structurées définissent cette capacité :

Répétabilité et reproductibilité des jauges (Gauge R&R)

Cette étude sépare la variation du système de mesure de la variation réelle des pièces. Procédure :

• Sélectionnez 10 tourillons de vilebrequin couvrant la plage de diamètres attendue.
• Demandez à 2 à 3 opérateurs de mesurer chacun les 10 pièces, 3 fois chacun, dans un ordre aléatoire.
• Calculez %GRR = (Variation R&R de la jauge / Variation totale) × 100.

Critères d'acceptation : %GRR ≤ 10% est excellent ; 10 à 30 % est marginal ; au-dessus de 30 % nécessite une action corrective avant que les données de production soient fiables.

Contrôle statistique des processus (SPC) et capacité des processus

Broyez au minimum 25 à 30 vilebrequins consécutifs dans des conditions contrôlées et enregistrer le diamètre du tourillon principal pour chaque pièce. Tracez les données sur une carte de contrôle X-bar et R, puis calculez :

• Cp (capacité du processus) : Les mesures s'étendent par rapport à la tolérance. Cp cible ≥ 1,67.
• Cpk (indice de capacité du processus) : Comptes pour le centrage des processus. Cpk cible ≥ 1,33 pour une production standard ; ≥ 1,67 pour les revues critiques.
• Écart type (σ) : Doit être inférieur à 1/6 de la tolérance bilatérale.

Résumé de l'évaluation : paramètres et seuils d'acceptation

Sources courantes de perte de précision et comment les identifier

Lorsque les résultats de l’évaluation dépassent les seuils ci-dessus, la cause profonde doit être systématiquement recherchée. Les sources les plus courantes de précision dégradée dans Meuleuse de vilebrequin CNCs inclure :

• Déséquilibre des roues ou erreurs de dressage : Provoque des marques de broutage visibles dans les profils de rondeur sous forme de lobes à haute fréquence. Solution : rééquilibrer la roue et réhabiller avec du plomb plus fin.
• Usure des roulements de la tête de travail ou de la contre-pointe : Se manifeste par un faux-rond accru sur la pièce en rotation. Détectable grâce à un indicateur à cadran de précision au niveau du nez de la broche.
• Croissance thermique lors de longues séries de production : Identifié par l'évolution des données CMM au fil du temps : si le diamètre dérive progressivement dans une direction, une compensation thermique ou un cycle de préchauffage est nécessaire.
• Incohérence de fixation ou de serrage : Entraîne une variation de pièce à pièce dans la précision du lancer. Vérifiez avec une force de serrage constante à l'aide d'une clé dynamométrique et répétez la mesure.
• Erreur d'interpolation du contrôleur CNC : Se manifeste par des erreurs de position angulaire dans les tourillons. Vérifiez en vérifiant les paramètres de résolution de l'encodeur de l'axe C et de compensation du jeu.

Établir un calendrier de réévaluation périodique

Une qualification unique ne suffit pas pour garantir une production à long terme. L'évaluation de la précision doit suivre un calendrier à plusieurs niveaux :

• Chaque équipe de production : Vérifiez la corrélation des jauges en cours de processus à l’aide d’une jauge annulaire principale de référence. Vérifiez la première et la dernière partie de l'analyse avec CMM.
• Hebdomadaire : Exécutez un échantillon SPC en 10 parties et recalculez Cpk. Inspectez l’état de la roue et l’usure de l’outil de dressage.
• Mensuel : Réalisez un audit complet de la précision géométrique à l’aide d’un interféromètre laser et de tests à billes.
• Annuellement ou après un entretien majeur : Requalification complète de la machine, y compris la stabilité thermique, le faux-rond de la broche et l'étude R&R de la jauge.

L'analyse des tendances de ces contrôles périodiques permet une maintenance proactive avant que la précision ne se dégrade en dessous des spécifications, réduisant ainsi considérablement les taux de rebut et les temps d'arrêt imprévus.
