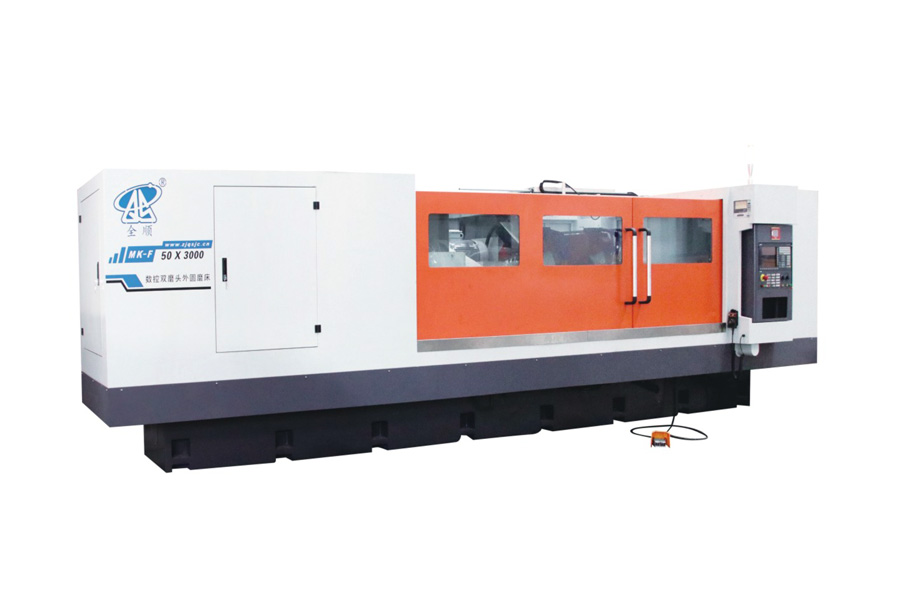

Machine de rectification cylindrique à double tête de rectification CNC

Configuration à deux meules — Deux meules (A : Φ750x100x305, B : Φ750x75x305) sont montées sur le même porte-meule, permettant d’effectuer différentes opérations de meulage en une seule installation, sans changement de meules — ce qui réduit le temps de cycle sur les arbres à plusieurs diamètres.

Capacité pour les arbres longs — Disponible en quatre configurations de longueur de meulage (1000/1500/2000/3000 mm) avec des distances entre centres allant jusqu’à 3100 mm, couvrant tout, des petites broches aux longs rouleaux, au sein d’une même série de machines.

Charge maximale pour applications lourdes — Supporte des pièces pouvant atteindre Φ500 mm de diamètre et 1000 kg de poids, avec un diamètre de rotation de 540 mm, adaptée aux grands arbres et rouleaux industriels.

Contrôle servo haute précision — La table de travail atteint une résolution de commande de 0,001 mm, tandis que le mécanisme d’avance transversale offre une résolution de 0,0001 mm grâce à un couple de 22 Nm fourni par un servomoteur AC, assurant un positionnement stable et répétable au niveau du micron.

Porte-meule puissant et stable — Un moteur de broche de 15 kW entraîne la meule à une vitesse linéaire pouvant atteindre 45 m/s, avec une course maximale de 400 mm, garantissant un enlèvement de matière constant même sur des pièces durcies et de grand diamètre.

Table de travail à conicité réglable — La table de travail permet d’ajuster la conicité, facilitant ainsi le meulage précis de cônes et d’arbres droits sur la même plateforme.

Précision de meulage éprouvée — Offre une circularité ≤0,003 mm, une cylindricité ≤0,008/1000 mm et une rugosité de surface ≤Ra 0,32 μm, répondant aux tolérances exigeantes de finition dès la sortie de la machine.

Zhejiang Quanshun Machine Tool Co., Ltd. se spécialise dans les équipements de rectification cylindrique CNC conçus pour les applications industrielles lourdes. La série MK-F50 à double tête de meulage combine un châssis rigide, un porte-meule à deux meules et des axes servo à haute résolution, aidant les fabricants à réduire les changements de configuration et à améliorer la régularité du meulage sur de grands arbres à plusieurs diamètres. Nous proposons des configurations personnalisables de distances entre centres, de tailles de meules et de puissances de moteurs, adaptées aux besoins spécifiques des pièces, accompagnées de conseils techniques, d’un support d’installation et d’un service après-vente.

Que signifie « double tête de meulage » sur cette machine ?

Le porte-meule accueille deux meules (A : Φ750x100x305, B : Φ750x75x305), permettant d’effectuer différentes opérations de meulage — comme des diamètres ou des étapes de meulage distincts — sur la même configuration, sans avoir à changer de meules.

Quelle est la taille et le poids maximum des pièces traitées ?

La machine peut traiter des pièces de Φ30 mm à Φ500 mm de diamètre, avec un diamètre de rotation de Φ540 mm et un poids maximal de 1000 kg.

Quelles longueurs de meulage sont disponibles ?

La série MK-F50 est proposée en quatre configurations, avec des longueurs de meulage maximales de 1000 mm, 1500 mm, 2000 mm et 3000 mm, afin de s’adapter à différentes longueurs d’arbres.

Quel niveau de précision cette machine peut-elle atteindre ?

La machine assure une circularité ≤0,003 mm, une cylindricité ≤0,008/1000 mm et une rugosité de surface ≤Ra 0,32 μm, avec une résolution d’avance transversale allant jusqu’à 0,0001 mm.

La machine peut-elle meuler des pièces coniques ?

Oui. La table de travail est dotée d’un type de conicité réglable, permettant un meulage précis de cônes en plus du meulage cylindrique droit.

Les spécifications peuvent-elles être personnalisées ?

Oui. Zhejiang Quanshun Machine Tool propose la personnalisation de la distance entre centres, de la taille des meules, de la puissance du moteur de broche et d’autres paramètres, en fonction des exigences spécifiques des pièces et de la production.
