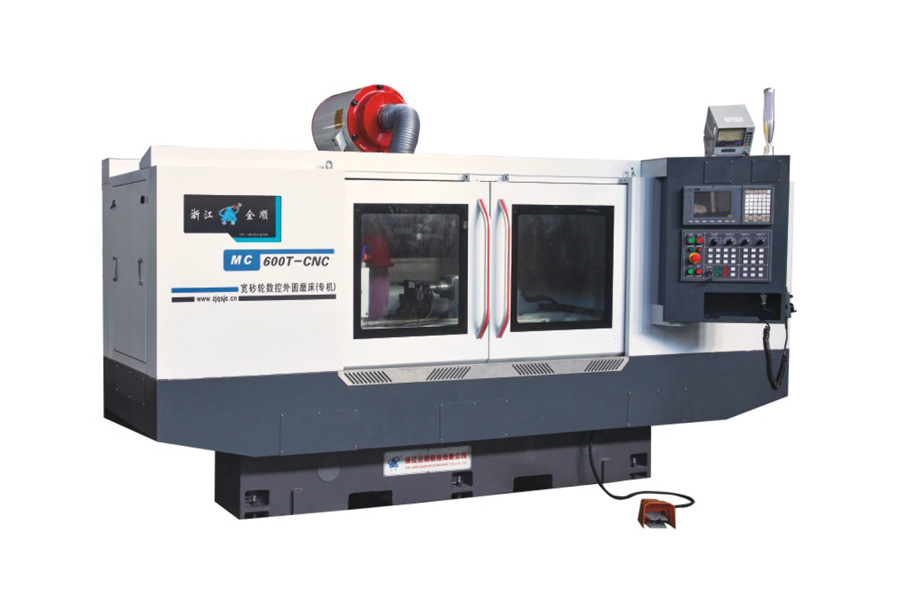

Rectifieuse cylindrique CNC à meule large

Meule large = Débit accru — La meule de 500 mm x 203 mm x 200 mm permet de traiter une surface plus importante à chaque passe, réduisant considérablement le temps de rectification sur les arbres longs par rapport aux meules de largeur standard — une économie directe pour les séries de grande production.

Contrôle servo CNC complet — L’axe Z (table) et l’axe X (porte-meule) sont tous deux entraînés par des servomoteurs AC de 5,9 kW, offrant une résolution de 0,001 mm et garantissant une précision répétable au micron sur chaque pièce d’un même lot.

Porte-meule puissant — Un moteur à conversion de fréquence de 15 kW entraîne la meule à une vitesse linéaire de 45 m/s, assurant un enlèvement de matière stable et agressif, même sur des pièces en acier trempé.

Capacité robuste — Elle peut traiter des pièces de Φ8 mm à Φ320 mm et pesant jusqu’à 150 kg, couvrant ainsi une large gamme de tailles de pièces avec un seul investissement en machine.

Alignement flexible de la table — La table de travail peut pivoter de 7° dans le sens horaire et de 3° dans le sens antihoraire, permettant un rectifiage précis des cônes et une correction d’alignement pour des géométries d’arbre complexes.

Contre-pointe hydraulique à double action — Une contre-pointe à cône 5# avec une course de manchon de 50 mm et un contrôle hydraulique à double action assure un serrage sûr et répétable des pièces, tout en accélérant les changements de pièces.

Broche rigide et non rotative — Une broche fixe équipée d’un servomoteur AC de 3,1 kW et d’un cône central 5# offre une stabilité rotationnelle constante pour les travaux de précision exigeants.

En tant que fabricant spécialisé d’équipements de rectification CNC, Zhejiang Quanshun Machine Tool Co., Ltd. associe une conception rigide du banc de la machine, un contrôle CNC complet des axes servo et une configuration adaptée à chaque application (meule large, contre-pointe hydraulique, table pivotante) afin d’aider ses clients à réduire le temps de cycle par pièce et à maintenir une précision constante au micron dans leurs environnements de production. Nous proposons des spécifications personnalisées pour le diamètre de rectification, l’entraxe et la taille de la meule, en fonction des besoins spécifiques des pièces, accompagnées de conseils techniques, d’une assistance à l’installation et d’un service après-vente.

Quelle est la taille maximale des pièces que cette machine peut rectifier ?

La machine rectifie des pièces de Φ8 mm à Φ320 mm de diamètre, avec un entraxe de 600 mm et un poids maximal de 150 kg.

En quoi une machine à « meule large » se distingue-t-elle d’une rectifieuse cylindrique standard ?

Une meule large (500 mm de large dans ce modèle) offre une surface de contact plus étendue à chaque passe, réduisant le nombre de passes nécessaires sur les arbres longs et améliorant l’efficacité globale du rectifiage pour les productions de grande série.

Quelle est la précision de positionnement des axes CNC ?

Les axes Z (table) et X (porte-meule) atteignent une résolution de 0,001 mm, grâce à des servomoteurs AC de 5,9 kW assurant une précision constante et répétable.

La machine peut-elle rectifier des arbres coniques ?

Oui. La table de travail peut pivoter de 7° dans le sens horaire et de 3° dans le sens antihoraire, permettant le rectifiage de cônes et des ajustements fins d’alignement.

La contre-pointe est-elle adaptée à la production de grande série ?

Oui. La contre-pointe utilise un entraînement hydraulique à double action avec une course de manchon de 50 mm, permettant un serrage rapide et sécurisé ainsi que des changements de pièces rapides.

Les spécifications peuvent-elles être personnalisées ?

Oui. Zhejiang Quanshun Machine Tool propose la personnalisation de la plage de diamètre de rectification, de l’entraxe, des dimensions de la meule et de la configuration du moteur, en fonction des exigences spécifiques des pièces et des processus de production.
